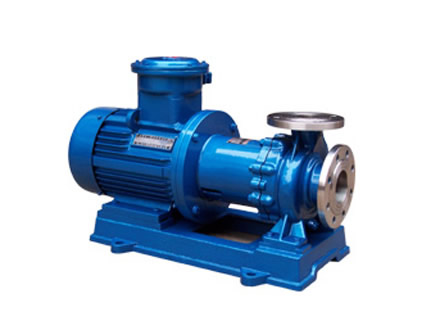

  • 产品名称:CQB型氟塑料磁力泵
  • 所属分类:磁力泵
  • 联系人:蒋先生
  • 手机:15189924998

分享到:

详细说明:

    CQB型氟塑料磁力泵是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。


工作原理: 磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。


产品特点:CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。


泵的轴封: CQB氟塑料磁力泵最大的优势就是采用内外磁力间接驱动,完全取消了传统离心式泵的轴封,内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离,从而真正达到了零泄漏输送,对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心,真正避免了使用过程中的维护工作。


用途:本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。


使用温度: -50℃~160℃  (超过100度时部分 主件需选材)


CQB磁力泵的型号意义:
例如:CQB65-50-160FL(A)
      CQB代表磁力驱动的离心泵
      65代表泵进口直径mm
      50代表泵出口直径mm
      160代表叶轮名义直径mm
      F代表过流部件材质为氟塑料合金
      L代表长支架带底板
      A代表区分代号


CQB磁力泵的性能参数表


                型    号                流量 (m3/h)                扬程(m)                汽蚀 余量(m)                转速 r/min                进口口径                出口口径                电机功率                重量(kg)
               CQB16-12-50F               0.6               2               9               2900               16               12               25w               5
               CQB15-15-65F               0.8               3.2               6               2900               15               15               180w               7
               CQB20-15-75F               1.6               7               6               2900               20               15               180w               8
               CQB25-20-100F               2.5               10.5               6               2900               25               20               370w               12
               CQB32-20-110F               5.5               13               6               2900               32               20               550w               18
               CQB40-25-120F               6.3               15               5               2900               40               25               750w               35
               CQB40-40-100F               6               11               5               2900               40               40               550w               20
               CQB40-40-125F               6.5               17.5               3.7               2900               40               40               1.1kw               40
               CQB50-32-125F               12               20               3.5               2900               50               32               1.5kw               45
               CQB50-32-125FL               12.5               20               3.5               2900               50               32               2.2kw               90
               CQB50-32-160FL               12.5               32               3.5               2900               50               32               4kw               128
               CQB50-32-200FL               12.5               50               3.5               2900               50               32               7.5kw               210
               CQB65-50-150F               20               25               4               2900               65               50               4kw               100
               CQB65-50-160F               17.5               32               4               2900               65               50               4kw               100
               CQB65-50-180F               8               38               4               2900               65               50               5.5kw               120
               CQB65-40-200FL               25               50               4               2900               65               40               11kw               180
               CQB80-65-160FL               50               32               4               2900               80               65               11kw               180
               CQB80-50-200FL               50               50               4               2900               80               50               18.5kw               250
               CQB100-80-160FL               100               32               4               2900               100               80               18.5kw               310
               CQB125-100-160F               120               20               5               2900               125                100               30.0kw               430
